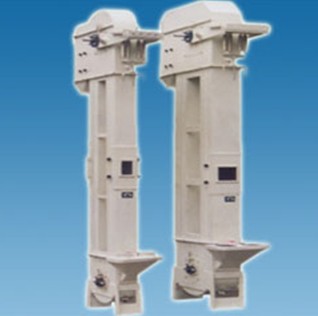

斗式提升機(TD型)

目前國內常用的斗式提升機均為垂直式，較新型，符合標準 TB3926-85的有TD型、TH型，它們的主要特征、用途及型號見表1。南通康誠重工機械有限公司主要生產各種規格的礦山機械、輸送機械、給料機械、振動篩、破碎機、振動機械等等，公司擁有先進的設備，一流的技術。公司經過改制、重組后，積極建立、健全和完善現代企業制度，逐步形成了一套有效、高效的運 行機制和管理模式，企業正以全新的面貌譜寫金鷹發展征程上新的華章.

型式	TD型	TH型
結構特征	采用橡膠帶作牽引構件	采用鍛造的環形鏈條作為牽引構件
御載特征	采用離心式或混合式方式卸料	采用混合式或重力式方式卸料
適用輸送物料	松散密度ρ＜1.5t/m³的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料	松散密度ρ＜1.5t/m³的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料
適用溫度	被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃	被輸送物料溫度不超過250℃
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）^①
提升高度	約在4～40m范圍內	約在4.5～40m范圍內
輸送量	4～238m³/h	35～185m³/h

TD型斗提機結構型式

（1）傳動裝置 TD型斗提機的傳動裝置有兩種形式，分別配有YZ型減速型或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。

（2）TD型斗提機備有四種料斗：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）

表2 TD型斗提機技術性能

斗提機型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量^①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容積，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗運行速度，m/s	1.4		1.4				1.6				1.6
滾筒轉速，r/min	67		67				61				61

[FS:PAGE]

斗提機型號	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量^①，m³/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容積，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗運行速度，m/s	1.8				1.8				2.0
滾筒轉速，r/min	55				55				48

①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料度，求得ψ修正值，以此值修正表中所給輸送量。

2.TD型斗提機外形及安裝尺寸：

TD型斗提機外形見圖1，主要尺寸見表3，驅動裝置配套及尺寸見表4-表6，選用YZ型驅動裝置時，其安裝尺寸與制造廠聯系。

圖1 TD型斗提機外形圖

表3 TD型斗提機外形尺寸表

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500	TD630
輪廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865	C＋2045
整機結構	H H₄S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250	C-1730 1060 315
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500	710 630
地腳孔	a₃ b₃ n₃ d₃	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22	380 1020 10 Φ30
上、下部機殼及外形輪廓	H₃ H₆ A₂ A₆ A₇ B₂ B₄ B₅	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000	1750 2500 1590 1890 2500 660 1110 1110
中部機殼	A₄ A₅ B₃	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040	1850 1910 1160
卸料口	H₁ A₃ a₁ a₂ a₃ b₁ b₂ b₃ n₁ d₁	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18	1200 1045 700 300 800 900 280 1000 14 Φ18
進料口	H₅ a₄ a₅ a₆ a₇ b₄ b₅ b₆ n₂ d₂	900 280 80 100 19 220 100 250 9 Φ10	1000 260 80 100 19 220 100 250 9 Φ12	1320 260 43 110 26 260 110 306 9 Φ12	1320 355 58 150 45 320 155 370 9 Φ12	1600 450 100 175 40 450 215 510 9 Φ14	1600 500 65 210 40 500 220 550 9 Φ14	1886 560 85 160 30 630 160 700 12 Φ14

TD型斗提機傳動裝置尺寸表 [FS:PAGE]

		340
斗提機型號	傳動裝置
斗提機型號	制法	H2	A8	B6	B7	A1	B2
TD100	C₁	165	620	504.5	315	900	624.5
TD100	C₂	165	619	504.5	322	900	624.5
TD160	C₁	290	868	674	405	1245	914
	C2	290	868	674	424
	C3	340	918 上一頁：斗式提升機(TH型) 下一頁：板鏈斗式提升機 南通康誠重工機械有限公司司座落在浩瀚的長江入海口北側、綠茵如毯的江海平原上，東臨黃海，南達滬杭，西通寧揚，北接鹽阜、扼守蘇中交通與中國最大的工業城——上海隔江相望，距大型港口城市——南通僅70余公里。境內新長鐵路、寧啟鐵路、204國道、328國道縱橫交匯，交通條件極為便捷。公司內環境優雅、花木宜人，花園般的廠區 環境讓人心曠神怡南通康誠重工機械有限公司主要生產各種規格的礦山機械、輸送機械、振動輸送機 、振動給料機 、振動篩分機、倉壁振動器、板式給料機等等，公司擁有先進的設備，優秀的技術。公司經過改制、重組后，積極建立、健全和完善現代企業制度，逐步形成了一套有效、高效的運 行機制和管理模式，企業正以全新的面貌譜寫康誠發展征程上新的華章。公司一直致力于產品結構的調整優化。　　高品質的產品使南通康誠重工機械有限公司贏得了較好的市場信譽。目前，康誠機械正以體制股份化、制度規范化、運營科學化、管理現代化企業的行列；正以雄厚的實力、先進的產品、多樣的品類、優質的工藝在國內同行業中異軍突起，好評不斷！　　南通康誠重工機械有限公司　　銷售熱線：0513-80686000 　　電話：0513-88773999 　　傳真：0513-80686060 　　郵箱：info@ntscjx.com 　　地址：江蘇省海安縣開發區南海大道(東)8號關鍵字：斗式提升機 斗提機 隨機推薦：帶式輸送機傳動裝置板鏈提升機 往復給料機 板鏈?zhǔn)教嵘龣C(jī) 提升機(z型) 雙管螺旋給料機 篩分給料機 膠帶輸送機(td75型) 皮帶輸送機(td75) 皮帶給料機 振動喂料機 提升機(ne) 斗式提升機(ne) 電磁振動給料機 螺旋輸送機(ls) 皮帶輸送機(皮帶式輸送機) 電磁震動給料機 微型電磁振動給料機 螺旋輸送機(gx) 放礦機 跟斗式提升機(TD型)相關的產品斗式提升機(TD型) 南通康誠重工機械有限公司主要生產各種規格的礦山機械、輸送機械、給料機械、振動篩、破碎機、振動機械等等，公司擁有先進的設備，一流的技術。斗提 TD、D型斗提機適用于垂直輸送粉狀、粒狀及小塊狀的磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度可高達40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心式卸料，物料溫度不超過60℃。垂直斗式提升機 TB系列垂直斗式提升機廣泛用于礦山、冶金、建材、煤炭、水電等部門垂直提升塊狀、粒狀、粉狀漫壓不超過250℃的物料，如礦石、煤炭、焦炭、水泥、石砂等。是一種新型節能、高效的提升設備斗式提升機(ne) NE斗式提升機為板鏈?zhǔn)?、重力誘導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。板鏈斗式提升機 能耗低。這類提升機采用流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大，幾乎無回料現象，因此驅動功率小，理論計算軸功率是環鏈?zhǔn)教嵘龣C(jī)的25%-45%。斗式提升機 斗式提升機適用于流動性不好的物料，采用人工倒料的方式，板鏈輸送，單斗提升機廣泛應用于食品、化工等行業，有效地解決了提升問題。斗式提升機(TH型) 南通康誠重工機械有限公司主要生產各種規格的礦山機械、輸送機械、給料機械、振動篩、破碎機、振動機械等等，公司擁有先進的設備，一流的技術。相關資訊螺桿泵分類選型安全好用的氟塑料磁力泵專家：石油橡塑包裝袋的知識和分類 12月4日天津有色金屬市場行情自吸泵小知識《漢英詞典》機械類常用詞匯(1) 干空氣的物理性質（101.33Pa）大型飛機的進場著陸新技術 制造自動化的廣義內涵和發展趨勢新型刮板輸送機的研究與應用關于圓振動篩先進結構及使用與維護要點 如何維護檢修，才能延長電機振動給料機的使用壽命關于圓振動篩，一定要看看哦了解重型板式給料機的安裝及操作要點 振動篩分機軸承溫度過高引起的故障原因講解談?wù)勲姍C(jī)振動輸送機的安裝與調試方法關于振動篩分機在試運行時的注意點講解星型卸料器的使用注意事項講解圓盤給料機在安裝完畢后的試運行要點講解了解刮板給煤機發生堵煤的主要原因我們的資質 與著名歌唱家宋祖英合影與著名歌唱家宋祖英合影到北京參加活動到北京參加活動與毛澤東飾演者合影與毛澤東飾演者合影參加著名書法家的書法展參加著名書法家的書法展與周恩來扮演著合影與周恩來扮演著合影接受央視著名主持人朱軍的采訪接受央視著名主持人朱軍的采訪書法展書法展與書法家協會主席研討與書法家協會主席研康誠機械產品分類提升機 斗提提升機 物料提升機 螺旋提升機 鏈?zhǔn)教嵘龣C(jī) 鏈斗提升機 板鏈提升機 電動提升機 提升機(z型) 提升機(ne) 斗式提升機(ne) 提升輸送機 斗式輸送機 板鏈?zhǔn)教嵘龣C(jī) 垂直斗式提升機 垂直振動提升機 板鏈斗式提升機 斗式提升機(TD型) 斗式提升機(TH型) 給料機 中型板式給料機 輕型板式給料機 重型板式給料機 板式喂料機 星型卸料器星型給料器刮板給煤機 全封閉給煤機 座式圓盤給料機 鏈?zhǔn)浇o煤機 螺旋分料器雙螺旋給料機 葉輪給煤機 星型給料機 皮帶給煤機 電磁電機振動給料機. 電機振動給料機 微型電振給料機 同步慣性給料機 振動放礦機(ZZF) 往復式給煤機(K型) 電磁振動給煤機(ZG) 寬槽型振動給煤機(GZGKM) 振動給煤機(GZGM-K) 圓盤給料機(DK、DB型) 剛性葉輪式給料機(GY型) 葉輪給料機(GF型) 回轉下料器(星形卸灰閥) 慣性振動給料斗(GD) 微型電磁振動喂料機(GZV) 電磁振動給料機(DMA) 電磁振動給料機(GZ) 共振式隔爆給料機(XJG) 自同步慣性振動給料機 振動喂料機(ZSW) 振動喂料機(GZD) 槽式給料機 輸送機 斗式提升機 螺旋傳輸機 可彎曲刮板輸送機 粉料螺旋輸送機 有軸螺旋輸送機 空氣輸送斜槽(XZ型) 多底板往復式輸送機 圓管帶式輸送機 慣性振動輸送機 慣性振動熱料輸送機(SZF型) 電機振動輸送機(DZS型) 垂直振動輸送機(ZC) 螺旋輸送機(GLS型) 螺旋輸送機(GX、LS型) 鏈?zhǔn)捷斔蜋C(jī)(FU型) 座式電磁振動輸送機 管式電磁振動輸送機(GZXG) 曲柄振動輸送機(ZPL型) 帶式輸送機(TD75) 振動篩大型圓振動篩（DYKS型）香蕉篩圓振篩圓振動篩(YK、YZ) 圓振動篩(YA) 自定中心振動篩(SZZ) 高效重型篩(ZSG) 直線振動篩(ZS) 直線振動篩(ZKX型) 圓振動篩(YZDS) 破碎機 環錘式破碎機 小型顎式破碎機 顎式破碎機 反擊式破碎機 砂石生產線制砂機生產線細碎制砂機 碎石機械碎石機生產線(碎石生產線) 石英石制砂機 青石制砂機 破碎機生產線機制砂石設備河卵石制砂機 復合式制砂機 鵝卵石制砂機 錘式打砂機 沖擊式石頭制砂機(沖擊式制砂機) 碎石生產設備碎石破碎機 石料破碎設備礦山破碎設備石子粉碎機 石頭粉碎機 石料破碎振動電機 振動篩電機 臥式振動電機 微型振動電機 防爆振動電機 倉壁振動器振動電機(yzo) 其他設備螺旋洗砂機 礦用破碎機 石子破碎機 石料破碎機 鐵礦石破碎機 振動落砂機 震動落砂機 落砂機 砂石生產設備 CZ系列倉壁振動器防閉塞裝置(ZFB) 洗砂機 慣性振動器(ZG) 振動電機 砂石洗選機 葉輪式洗砂機 輪斗式洗砂機 輪式洗砂機 人工砂石成套加工設備破碎篩分聯合設備制砂機 制砂設備制砂生產線制砂機械推薦產品中型板式給料機 輕型板式給料機 重型板式給料機 刮板式輸送機 鏈?zhǔn)捷斔蜋C(jī) 往復式給煤機 聯系我們服務熱線：13506276000 電話：0513-80686000 0513-88773999 傳真：0513-80686060 郵箱：info@ntscjx.com 地址：江蘇省海安縣開發區南海大道(東)8號不銹鋼料斗稱重給料機 鏈板式輸送機 鏈斗式輸送機 重型板式給料機 輕型板式給料機 友情鏈接磁粉離合器鋁合金氧化處理煙氣擋板門脫硫脫硝工程鋁合金陽極氧化價格干式變壓器南通康誠重工機械有限公司　　地址：江蘇省海安縣開發區南海大道(東)8號　網址： http://www.ninedragonsbrewery.com 電話:0513-80686000 　88773999　傳真:0513-80686060 　聯系人: 吳先生 13506276000(24小時服務熱線)　E-mail:info@ntscjx.com 技術支持：天正企劃分享到：感谢您访问我们的网站，您可能还对以下资源感兴趣：国产精品秘久久久久久,蜜臀色欲AV无码人妻,蜜桃av秘乱码一区二区三区,国产中文字幕在线观看
